設計師徐吉
設計師康曉力 何文琦 攝

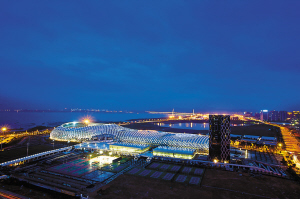

深圳灣體育中心夜景。
隨著第26屆世界大學生運動會會期的臨近，大運會主場館、開幕式場館都已揭開面紗，即將迎接首次國際大型賽會。6月25日，深圳灣體育中心的設計師代表康曉力、龍崗大運中心和寶安體育場的設計師代表徐吉亮相深圳大學建筑與城市規劃學院報告廳，參與到深圳大學《世界建筑導報》雜志社主辦的“大運會體育建筑論壇”中，和現場觀眾交流設計心得。
“春繭”、“水晶石”、“竹林”，詩意名稱的大運建筑點滴皆創意，細處有故事。深圳商報記者昨日獨家采訪了兩位設計師，他們也首次向記者講述了許多此前不為人知的設計細節。
“春繭”：
賞海景看比賽感覺真美
作為大運會比賽場館之一的深圳灣體育中心由北京市建筑設計研究院和日本佐藤綜合計畫共同設計。美麗如畫的深圳灣15公里海濱休閑帶上綴上一顆璀璨明珠，形似“春繭”的鋼結構外殼讓這里成為標志性的城市景觀。既看比賽又賞海景更是最大亮點所在。
“三館一體”：看顏色判斷場館位置
主場館橢圓形的外形，別具創意的流線型的“蓋子”，讓深圳灣體育中心被人們賦予了“春繭”的愛稱。北京市建筑設計研究院的女建筑師康曉力告訴深圳商報記者，考慮到它背山望海的地理位置及氣候環境，我們將體育場、體育館、游泳館三大體育場館放在包裹住的大屋蓋里面，代表破繭而出的孵化器，也寓意著優秀青年運動員沖向世界“破繭而出”。
她介紹說，由于深圳灣體育中心各個場館的規模不大，分散設置的話體量顯得比較小，所以選擇了場館一體化設計。以鋼結構的單層空間網殼構成一個整體，將三大設施覆蓋在一個屋面之下，整合成一個新穎的體育設施。這樣的設計方式國內首創，國際上也少見，同時與商業設施、運動員接待中心結合，相對于分散設置的單體建筑場館更能有效、靈活地利用各種配套設施。此外，在把長達500多米屋蓋作統一設計的同時，使屋頂?shù)慕Y構桿件既起結構支撐作用又具有裝飾功能，創造出優美的形式感和韻律感。
因為體育中心三個場館聯系在一起，為了讓觀眾有效了解自己所在的位置，設計師對色彩分區進行了劃分。體育場是綠色調，體育館是橘黃、棕色調，游泳館是藍色調，這些色調通過座席和觀眾衛生間里面的涂料色彩體現�？禃粤μ嵝咽忻裾f，到時大家根據顏色就很容易判斷自己的所處位置。
“海之門”：邊看比賽邊賞海景
由于用地東側面臨深圳灣，在“春繭”的體育場設計中，為了將海景最大限度引入到場館內，設計師在體育場東側完整的橢圓形上大膽地切出了一個跨度１００多米的通透的剖切面，像一個開放的“落地窗”，坐在體育場里就可以看到深圳灣海面及對面的香港。此外，在這個剖切面上又設計了一個跨度１２０米，高３１米的展望天橋，這個天橋也被稱為“海之門”。屆時，市民可以在那里喝著咖啡，一邊看比賽，一邊賞海景，真是美不勝收。
康曉力笑言，這是一個與城市環境相融合的生態體育場。一場兩館并不像傳統的場館，有封閉的圍墻，它是開放式的，東西南北四個方向均有通透的開口，均可以通過舒展的緩坡輕松進入，方便市民無障礙進入到體育中心里。主要看臺則設置在體育場西側，主要為了讓坐在體育場西側的觀眾最大限度地看到海景。
“大樹廣場”：猶如漫步紅樹林
設計精巧的城市空間是“春繭”的另一大亮點�？禃粤榻B說，“大樹廣場”位于體育場和體育館之間，著力營造出一種猶如漫步紅樹林的感覺。
市民來到“大樹廣場”時，會有一種特別的感受。精心設計的屋頂可以讓陽光完全進來，格子梁交叉處連接形成樹狀支撐體系后，設計師又從實的屋面到落地鋼結構之間做了一個大小孔的變化，所以產生了鏤空、大小孔和透光部分。這些大小孔洞會隨著陽光的不同角度在體育中心里形成各種不規則的投影，仿佛樹影婆娑，落在地面上，人的身上，讓人有如夢如幻的感覺。
體育館：固定座位增至１萬個
賽后利用考慮充分，是“春繭”設計的又一大特色。除“展望天橋”已確定為賽后開設觀景餐廳外，其他大量配套場所也簽約為賽后商業設施。在大運會期間，體育場作為足球預賽，體育館作為乒乓球比賽，賽后對全民開放，作為全民運動的場所。
體育館和游泳館的座席設計原來是按照５０００人設計的，但考慮到體育館賽后利用問題，最后把５０００個固定座位改為１萬個，這還不包括臨時席。原來是單層看臺，現在增加了包廂和樓座。體育場的觀眾席則設置２００００個固定座位。
“我們的設計給將來的運營留下了很多空間。”康曉力說，“在體育場的東面可以設置以海為背景的舞臺，舉辦露天音樂會、室外劇場等大型活動。整個體育中心預留了大量的商業空間，非常期待深圳能夠讓這個設計一流的體育中心的運作也能達到國際一流。”
“水晶石”：
夜間猶如燈籠浮水面
來自德國的ｇｍｐ國際建筑設計有限公司是龍崗大運體育中心的設計者。該公司國內常駐代表、高級建筑師徐吉昨日向深圳商報記者講述了設計中的艱辛。
水墨畫神韻：３顆水晶石鑲嵌湖面
以中國水墨畫“山水石”的元素來描述體育中心的整體規劃，這一創意出自ｇｍｐ設計團隊的靈感。徐吉說：“這個設計營造的是中國傳統意境的湖光山色，大運中心背倚銅鼓嶺山，旁邊有個人工湖，主體育場、體育館和游泳館就像３顆水晶石鑲嵌在湖面上�！�
作為一個城市的象征或者整個區域的中心體，夜間的燈光效果是非常重要的，設計師希望體育中心夜間掩映在水體當中，形成中國傳統的燈籠浮在水面的效果。
結構體系突破：一天曾收到７０個會議通知
值得一提的是，“水晶石”的結構體系采用了國際上首創的單層折面空間網格結構，在建造上面臨一系列世界級技術難題，無論是質量、施工還是技術等方面的要求，難度不亞于北京奧運會主體育場“鳥巢”。
這個方案到底能不能做，當時引起建筑界的很大爭論。最多的一天，徐吉接到了７０個會議的通知，最后挑了７個最重要的會去了。經過反復討論，最終還是用了單層折面空間網格結構，這是體育建筑史上一個巨大的突破。
公共廣場：小設計全藏在綠色丘陵里
徐吉介紹說，水晶石猶如一個綠化公園，市民從北面進入相對比較方便，所以在北面有一個開口廣場，經過綠化、服務、休閑設施，沿著水體通過內部道路，沿著湖體邊上的綠化散步道可以一直到最南面的體育場入口廣場。
據了解，整個廣場的設置還有一個特別之處。廣場會有一些衛生間、小賣部、逃生口等，但是在現在建成的廣場上一個這樣的外殼都看不見，當時設計的時候把所有這些小公共設施都藏在了綠色小丘陵里面。
賽后利用：ＮＢＡ季前賽有望引入
水晶石體育館的內部設計了１８０００個座位，包括３０００個可伸縮移動式的臨時座位。徐吉特別提到，跟普通的中國體育館不一樣，在場地當中放了懸掛在中央的全方位電視屏幕，這個電視是為了滿足以后有可能舉辦ＮＢＡ比賽使用。他透露說，經營美國湖人隊的公司已經來過深圳考察，很有可能會來運營這個體育館，把ＮＢＡ季前賽引入到這個體育館。
“竹林”：
設計成圓形曾大有爭議
除了龍崗大運會的主場館以外，德國ｇｍｐ國際建筑設計有限公司還是寶安體育場的設計方。體育場外圍被綠色空心鋼柱包圍，每隔４米或８米，就是一段竹節，頗具嶺南建筑風格，被人們稱為“竹林”。
索膜屋蓋堪稱一絕
寶安體育場是深圳大運會的足球比賽場地，有觀眾席４萬個。徐吉表示，寶安體育場的設計希望營造一種“祥云”漂浮在“竹林”上的效果。這個創意同樣源于對中國文化的尊重與提煉。
值得一提的是，寶安體育場的索膜屋蓋設計是國內首創，堪稱一絕。整個屋蓋結構由３６塊ＰＴＦＥ膜材和全封閉鋼索構成。膜材面積共３０４３６平方米，狀如潔白的“祥云”，覆蓋在３６組拉索組成的索網上，輕巧而通透。而百煉鋼索則變化不一，定長訂制不容毫厘之差。
主持“大運會體育建筑論壇”的深圳大學建筑與城市規劃學院副院長饒小軍教授表示，整個“竹林”的設計結構簡約明快。
設計成圓形曾大有爭議
徐吉坦言，這個設計在選擇形狀的時候產生過很大爭議。一般的體育場館由于場地是長的，通常會形成橢圓的形狀。但是考慮整個城市規劃，不能破壞城市的整體布局。龍崗大運中心是在空曠的景觀公園里面，而寶安體育場在寶安中心區之內，地處寶安新中心區城市景觀主軸線上，只有設計為圓形才能完整保持中央軸線。
經過反復爭論，最后還是設計成了圓形。圓形體育場在結構上比較難做，設計師在保證外形本身是圓的基礎上，在內部結構上還是偏了一點橢圓，這樣也可以比較好地節約造價。
|
